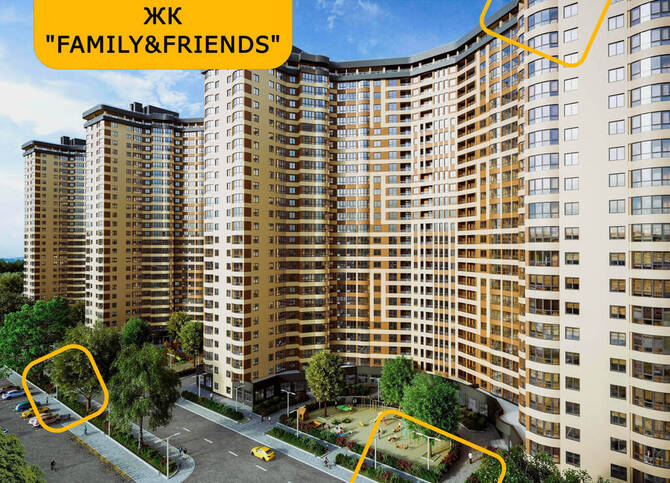

ЖК "Family & Friends"
Вернуться к списку
- Заказчик: Забудовник "GEOS"
- Адрес/название объекта: вул. Новопольова 2, м. Київ
Выполненные работы:
Проектування систем теплопостачання для ЖК "Family & Friends" по вул. Новопольовій, 2
ТОВ «КПД ГРУПП» виконано комплексну проектну документацію для індивідуального теплового пункту (ІТП) та вузла обліку теплової енергії житлового комплексу з об'єктами соціально-культурного та побутового призначення, що зводиться у Солом'янському районі м. Києва.
В основі проєкту — технічно обґрунтовані рішення, що враховують особливості забудови, нормативні вимоги ДБН, ГОСТ та чинні стандарти експлуатаційної безпеки. Розрахунковий температурний графік — 90/70 °C (зовнішня котельня), з пониженням до 80/60 °C на системах внутрішнього опалення.
Основні рішення:
- Розроблена повноцінна схема ІТП з урахуванням зонального поділу опалення (перша, друга зона, вбудовані приміщення).
- Передбачено автоматизовану систему регулювання параметрів теплоносія.
- Всі вузли обліку виконані на основі теплолічильників Kamstrup MULTICAL з ультразвуковими витратомірами ULTRAFLOW, що відповідає вимогам комерційного обліку.
- Обрані сталеві електрозварні труби згідно з ГОСТ 10704-91, армовані фланцевою арматурою Danfoss, FIV, BROEN.
- Проект враховує гідравлічні втрати та забезпечує балансування потоків по секціях за допомогою відповідних клапанів.
- Усі етапи – від підбору обладнання до монтажних схем – виконані з урахуванням сервісного доступу, захисту від корозії та пожежної безпеки.

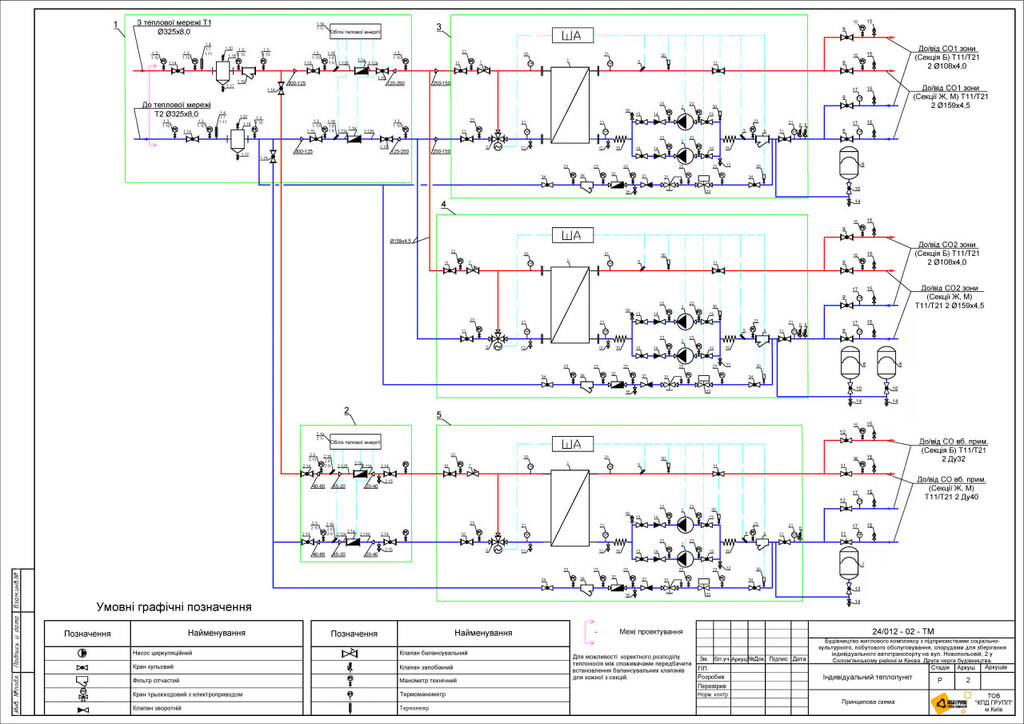

Нижче зображена принципова схема індивідуального теплового пункту

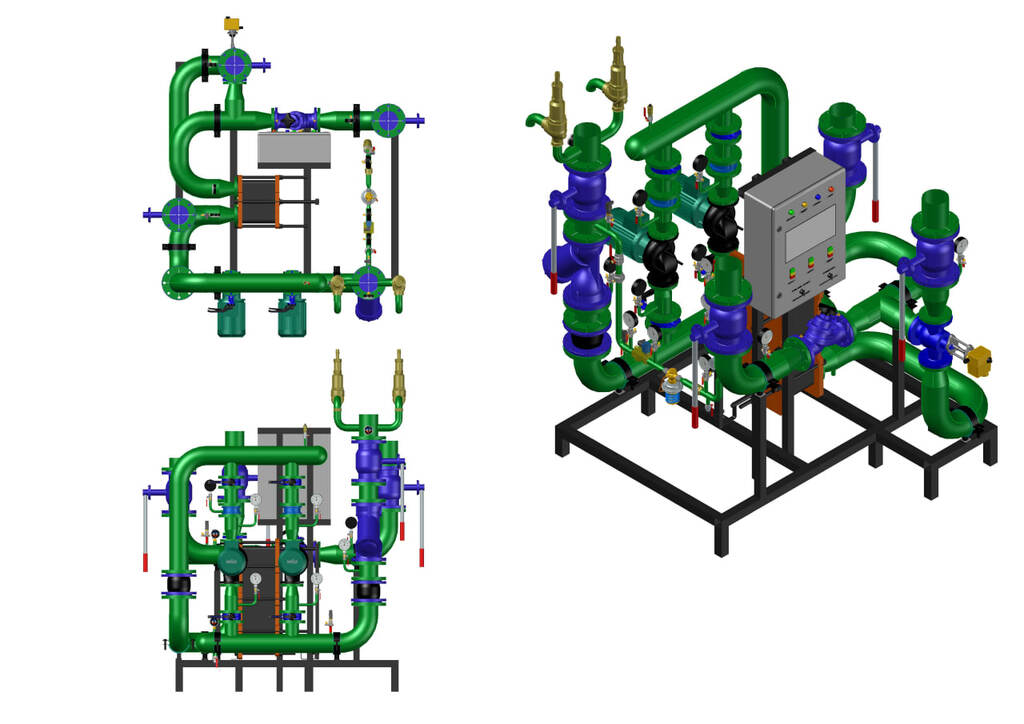

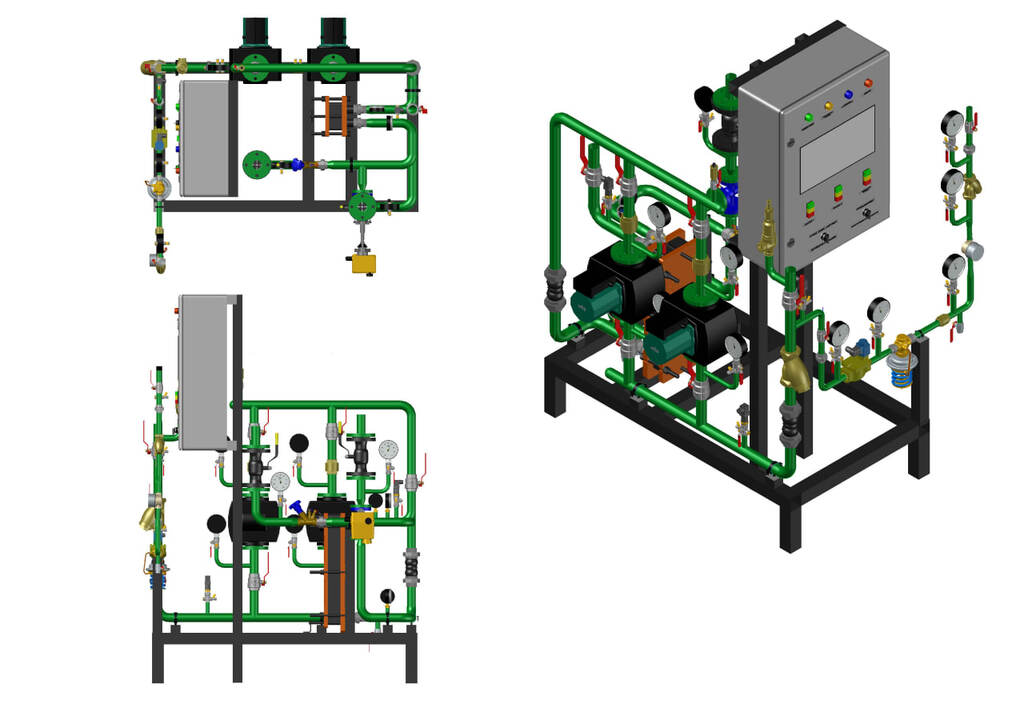

У складі проєктної документації нами також було розроблено комплект модульних блоків обв’язки теплообмінників, які забезпечують роботу систем опалення. Модульні блоки спроєктовані з урахуванням гідравлічного розрахунку, технічних параметрів обладнання та особливостей монтажу на об’єкті. Кожен блок адаптований під конкретну ділянку — з повною комплектацією: насосами, арматурою, вузлами регулювання та запірною арматурою.
Проектна документація розроблена згідно ДСТУ-Н Б В.2.5-73:2013 та ДБН А.3.2-2-2009, що гарантує надійну експлуатацію об’єкта в довгостроковій перспективі.
